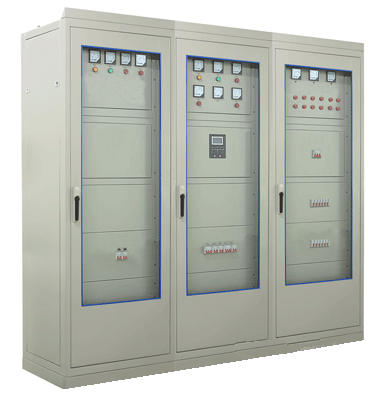

产品概述

FT-DLG2000系列电力屏柜，引用技术标准为DL/T  720-2000 《电力系统继电保护柜、屏通用技术条件》，并满足国家其它相关规程、规定的要求。

产品参数

屏柜尺寸：2260×800×600(高×宽×深)mm，柜净高2200mm，门楣高60mm。 屏柜颜色: GSB05-1426-2001 77# GY09 冰灰 桔纹/GY07。静电喷涂。 屏柜结构：门板内嵌式钢结构柜。
防护等级：不低于IP30
柜体材料：冷轧板折弯焊接结构，主柜体板厚1.5mm，立柱厚度2.0mm。

产品描述

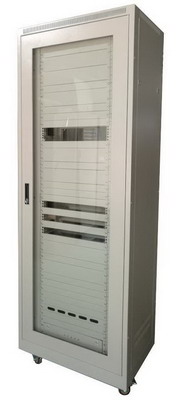

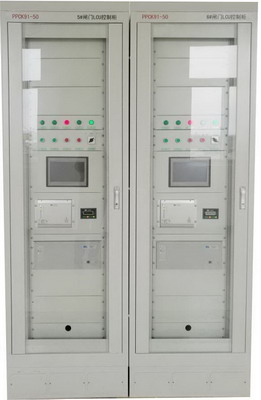

1）屏柜正面
屏柜上部为60mm高的门楣，板厚2mm,用三只M4螺丝固定在柜体上。柜体净高2200mm，左右立柱宽40mm，上部横梁高65mm，下部底横梁高为85mm，中间大门尺寸为2045×715mm，玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃，尺寸为2045×528mm，玻璃需符合国家GB/T9963-1998钢化玻璃标准。玻璃左右两边有20mm宽的横条形装饰条，门轴在右手侧(以人面对屏柜正面为准)，在大门的下部要装有气弹簧缓冲器。大门锁采用MS828型号门锁（钥匙通用），门锁最上边距离屏柜底面高1140mm，大门采用三点式锁紧结构。在玻璃左上角可以印制生产厂家的公司标志，但屏柜正面其他地方不得出现公司名称等标志。在屏柜的内面板下部有一直径为Φ30mm的调试孔，孔中心距离屏柜底部高度不得超过145mm。大门与柜体用4 mm2透明导线可靠连接, 1.5.屏柜侧面要求
屏柜侧面左右立柱宽40mm，在左右立柱上有六个并柜时用的连接孔，在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母，其余六只孔不装螺母。从屏底面到第一个并柜连接孔的距离为325mm，从第一个并柜连接孔向上1600mm均布两个并柜连接孔，左右并柜连接孔的孔距为576mm。并柜连接孔上都要用专用塑料堵头将其堵上。在屏柜侧面上方有一块用四只螺丝固定的小封板，下面为一块可快速拆卸的侧门，侧门板尺寸为1910×516mm，在门板上方有两只侧门锁。侧门锁不能凸出框架平面, 侧门与柜体用4mm2透明导线可靠连接。
2）屏柜后面
顶盖下面是一只安装小型断路器的安装盒，外面装有防尘封板。封板上针对每个断路器开好相应的孔，在断路器上方装有标签框。后门为双开门,门锁装于后右门,型号同大门锁。门锁最上边距离屏柜底面高1140mm。在左右后门下部设有通风孔,内侧装有滤网。后门与柜体用4mm²透明导线可靠连接。
3）屏柜顶部
 屏柜顶部设有通风孔，通风孔上部装有防尘罩（可拆卸），通风孔内侧装有滤网（可拆卸）。柜顶安装有15组小母线端子（如果有），满足安装15根小母线的要求。小母线中心离柜顶距离为52mm。在每排小母线端子内侧各有一排九个穿线孔，穿线孔上装有内径Φ12mm的穿线圈。小母线端子安装在柜顶前后居中位置，左右两排小母线端子间距为500mm。相邻小母线的间距为26mm。在柜顶四角设有M10吊环（可拆卸，选配）。顶板与柜体用4mm²透明导线可靠连接。
4）端子排布置
①当端子排的数量小于100档时，最高端子离地面1700mm。最低端子距离地面不低于350mm。
②当端子排的数量大于100档时，以距离地面1300mm为基准上下均匀布置，但最高端子距离地面不超过2000mm，最低端子距离地面不低于350mm。
③端子排与保护屏侧面夹角在20°～25°；
④端子排最外侧与保护屏侧面距离不小于50mm，与保护屏后面距离不小于200mm。
5）压板
①压板布置：压板按每行9个布置，当不足一行时用备用压板补齐；压板按装置成组布置，同一装置先布置出口压板后布置功能压板。
②压板颜色：跳闸出口压板一律采用红色标识；保护功能压板一律采用黄色标识；与失灵回路有关的压板一律采用红色标识；其它压板一律采用浅驼色标识。（红色、黄色、浅驼色标识是指压板的连片和旋钮采用红色、黄色、浅驼色，而其底座一律采用浅驼色。）
③标签框应设置在压板下方。
