产品概述

常用低压配电柜柜体可分为四大类：GGDGCKGCSMNS
高压开关柜柜体为：KYN系列开关柜、XGN系列开关柜

常用高低压开关柜型号和尺寸

1）GGD低压固定式开关设备柜体外形尺寸：高度*宽度*深度
2200mm           600/800/1000mm           600/800/1000mm
2）GCK低压抽出式开关柜设备柜体外形尺寸：高度*宽度*深度
2200mm            600/800/1000mm           800/1000mm
3）GCS抽出式开关设备柜体外形尺寸：高度*宽度*深度
2200mm           800/1000mm                800/1000mm
4）MNS抽出式开关设备柜体外形尺寸：高度*宽度*深度
2200mm           600/800/1000mm           800/1000mm
5）KYN28A-12（GZS1）铠装移开式交流金属封闭高压开关柜外壳尺寸：高度*宽度*深度
2300mm           650/700/900mm            1500/1660mm
6）KYN28A-24铠装移开式交流金属封闭高压开关柜外壳尺寸：高度*宽度*深度
2430mm            1000mm                   1860mm
7）XGN2-12箱体固定式高压开关柜外壳尺寸：高度*宽度*深度
2650mm           1100/1200mm              1200/1600mm
8）XGN66-12箱型固定式高压开关柜外壳尺寸：高度*宽度*深度
2300mm            900/950mm                950mm

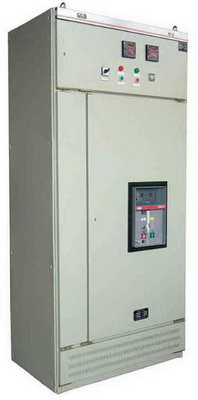

GGD型交流低压配电柜用于发电厂、变电站、厂矿企业等电力用户的动力、照明及配电设备的电能转换和分配及控制。本装置适用于交流50～60HZ、额定工作电压400（600V），额定工作电流至3150V。该产品具有分断能力强、动热稳定性好，电气方案组合方便、灵活系列化、实用性强，防护等级高等特点。本装置符合《低压成套开关设备及控制设备》，《低压成套开关设备和控制设备》等标准。
GGD低压固定式开关设备柜体外形尺寸：高度*宽度*深度
2200mm           600/800/1000mm           600/800/1000mm
1.   功能特点
1）柜体框架采用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件有型钢定点生产厂配套供货，以保证柜体的精度和质量；2）在柜体上下两端均有不同数量的散热孔，保证散热良好；3）柜门用转轴式活动链接与框架相连，安装、拆卸方便，门的折边处均有一根山型橡胶条，关门时门与柜体之间的嵌条有一定的压缩行程，能防止门与柜体的直接碰撞，提高了防护等级；4）装有电气元件的仪表门用多股软铜线与框架相连，柜内的安装件与柜架间用滚花螺钉相连，整柜构成完整的接地保护线路。
2.   使用条件：
环境条件有1）周围空气温度不高于+55℃，不低于-5℃；且24小时内平均温度不大于+35℃。2）大气条件：空气清洁、相对湿度在最高温度为+40℃时且不超过50%，在较低温度时允许有较高的相对湿度。3）海拔高度不超过2000m。4）设备安装时与垂直面的倾斜角不得大于5%，设备安装在无剧烈震动和平稳的地方，以及不足使电器元件受到腐蚀的场所。

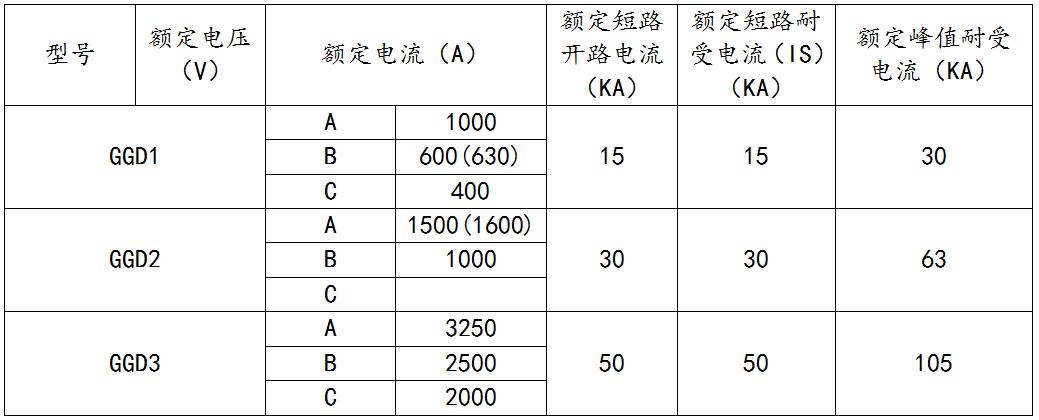

3.   主要性能参数
