XGN系列开关柜
XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV、6KV、10KV,频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能,性能可靠,可广泛用于高压电动机的起动、投切运行等场合。
产品详细
产品参数
服务
XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV、6KV、10KV,频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能,性能可靠,可广泛用于高压电动机的起动、投切运行等场合。
结构特点
XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X。开关室内装有FL(R)N36-12D型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体。
XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线,并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求,并具有一套完善的性能可靠,功能齐全、结构简单、操作方便的机械式防误闭锁装置,简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构;真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。隔离开关采用GN30—10旋转式隔离开关系列产品。
HXGN系列:

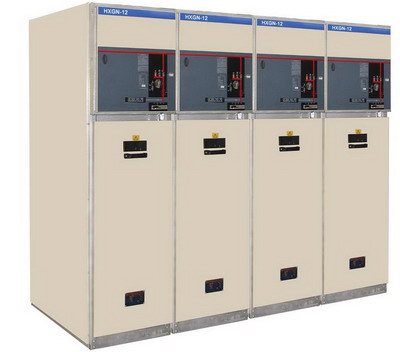

HXGN—10型高压开关柜(简称环网柜),系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层建筑等场所的配电系统,环网供电或双电源幅射供电系统,起接受、分配和保护作用,也适用于箱式变电站中。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构;真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。隔离开关采用GN30—10旋转式隔离开关系列产品。
HXGN系列:
HXGN—10型高压开关柜(简称环网柜),系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层建筑等场所的配电系统,环网供电或双电源幅射供电系统,起接受、分配和保护作用,也适用于箱式变电站中。
